5、485總線上設備到設備之間可以有接點嗎？

在同一個網絡系統中，使用同一種電纜，盡量減少線路中的接點。接點處確保焊接良好，包扎緊密，避免松動和氧化。保證一條單一的、連續的信號通道作為總線。

6、什么叫共模干擾和差模干擾？ 如何消除通訊線上的干擾？

485通信線由兩根雙絞的線組成，它是通過兩根通信線之間的電壓差的方式來傳遞信號，因此稱之為差分電壓傳輸。差模干擾在兩根信號線之間傳輸，屬于對稱性干擾。消除差模干擾的方法是在電路中增加一個偏值電阻（球機中的匹配電阻）,并采用雙絞線；共模干擾是在信號線與地之間傳輸，屬于非對稱性干擾。消除共模干擾的方法包括：

（1）采用屏蔽雙絞線并有效接地。

（2）強電場的地方還要考慮采用鍍鋅管屏蔽。

（3）布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

（4）采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。

7、什么情況下在485總線上要增加終端電阻？

一般情況下不需要增加終端電阻，只有在485通信距離超過300米的情況下，要在485通訊的開始端和結束端增加終端電阻。尤其是485總線上設備數量較少時。當設備數量較多時（如超過22臺）。一般不需增加終端電阻，因?yàn)榻K端電阻會降低485總線的負載能力，球機終端120Ω匹配電阻的連接方式如下：球機終端120Ω匹配電阻可通過在球機底盤上的撥碼開關撥碼來連接，如下圖所示。球機出廠時，120Ω匹配電阻默認為未接入，可通過把撥碼開關的第10位撥到ON，把120Ω匹配電阻接入線路。反之，如果不接入120Ω匹配電阻，則把第10位撥到OFF即可。

8、實際應用中的問題

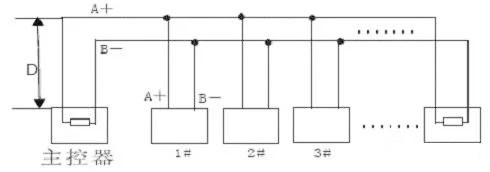

實際施工使用中用戶常采用星形連接方式，此時終端電阻必須連接在線路距離最遠的兩個設備上（如圖四，1＃與15＃設備），但是由于該連接方式不符合RS485工業標準的使用要求，因此在各設備線路距離較遠時，容易產生信號反射、抗干擾能力下降等問題，導致控制信號的可靠性下降。此時，出現的現象為球機完全不受控，或自行運轉無法停止等。

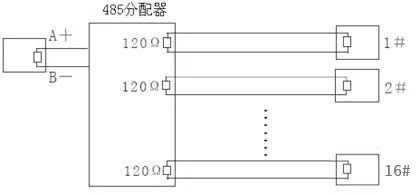

對于這種情況，建議采用增加一個RS485分配器。該產品可以有效地將星形連接轉換為符合RS485工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性，如圖所示。

9、無中繼最大傳輸距離推薦用線

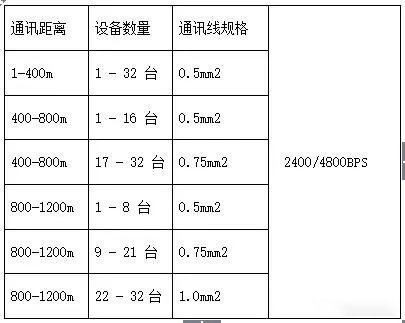

（1）普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

(2) 普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

(3) 鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地

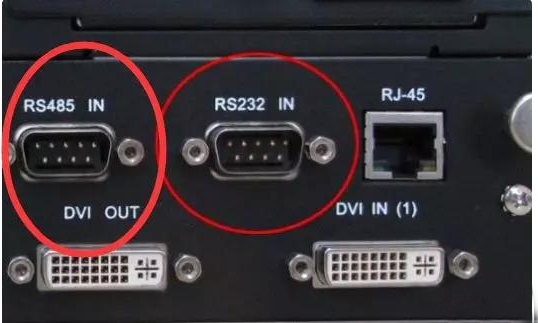

四、RS485常見的故障與解決方法

一、如何預防故障的發生呢？

為減少通信故障提出下面幾條建議。

1、建議用戶使用和購買廠家提供的485轉換器或者廠家指定推薦品牌的485轉換器。

2、廠家會對與其配套的485轉換器做大量的測試工作，并且會要求485轉換器生產廠家按照其固定的性能參數進行生產和品質檢測，所以它與門禁設備具備較好的兼容性。千萬不要貪圖便宜購買雜牌廠家的485轉換器。

3、嚴格按照485總線的施工規范進行施工，杜絕任何僥幸心理。

4、對線路較長、負載較多的485總線工程采用科學的、有預留的解決方案。

5、如果通訊距離過長， 如超500米，建議采用中繼器或485HUB來解決。

6、如果負載數過多，如一條總線上超過30臺，建議采用485HUB來解決問題。

7、現場調試帶齊調試設備?，F(xiàn)場調試一定要隨身攜帶幾個可以接長距離和多負載的轉換器、一臺常用的電腦筆記本、測試通路斷路的萬用表，幾個120歐姆的終端電阻。

二、 采用485總線結構常見的幾種通訊故障有下面幾種？

1、通訊不上，無反應。

2、可以上傳數據，但不可以下載數據。

3、通訊時系統提示受到干擾，或者不通訊時通訊指示燈也不停地閃爍。

4、有時能通訊上，有時通訊不上，有的指令可以通，有的指令不可以通。

三、出現故障了有哪些調試方法呢？

在調試前首先要確保設備接線正確，且施工合乎規范。 可以根據遇到的問題采用下面幾種調試方法。

1、共地法:

用1條線或者屏蔽線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。

2、終端電阻法:

在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量。

3、中間分段斷開法:

通過從中間斷開來檢查是否設備負載過多、通訊距離過長、某臺設備對整個通訊線路的影響等。

4、單獨拉線法:

單獨簡易拉一條線到設備，這樣可以用來排除是否是布線引起了通訊故障。

5、更換轉換器法:

隨身攜帶幾個轉換器，這樣可以排除是否是轉換器質量問題影響了通訊質量。

6、筆記本調試法:

先保證自己隨身攜帶的電腦筆記本是通訊正常的設備，用它來替換客戶電腦進行通訊，如果正常，則表明客戶的電腦的串口有可能被損害或者受傷。
