項目背景：

錫盟-山東1000千伏特高壓交流輸變電工程，起于內蒙古錫盟變電站，止于山東濟南變電站，工程途徑內蒙古自治區、河北省、天津市及山東省。該工程被列入我國大氣污染防治行動計劃12條重點輸電通道之一，是國家電網投資建設的第五條特高壓交流工程，起到了向冀北地區多地源源不斷輸送來自內蒙古的清潔能源的重要使命。

項目介紹：

變壓器中需要有變壓器油，起到絕緣、散熱和保護作用。以往，為了防止泄露風險，錫盟變電站采用人工目測的方式來進行漏油監測。但是安裝聲振解耦吸音板后，設備油箱表面將被吸音板遮蔽，無法直觀的進行觀測。為此，內蒙古錫盟變電站的工作人員找到了深圳市安盈科技有限公司，雙方經過多次詳細溝通和現場實地觀測后，決定采用長安穩盈漏油監測系統來代替原有的目視監測方式。

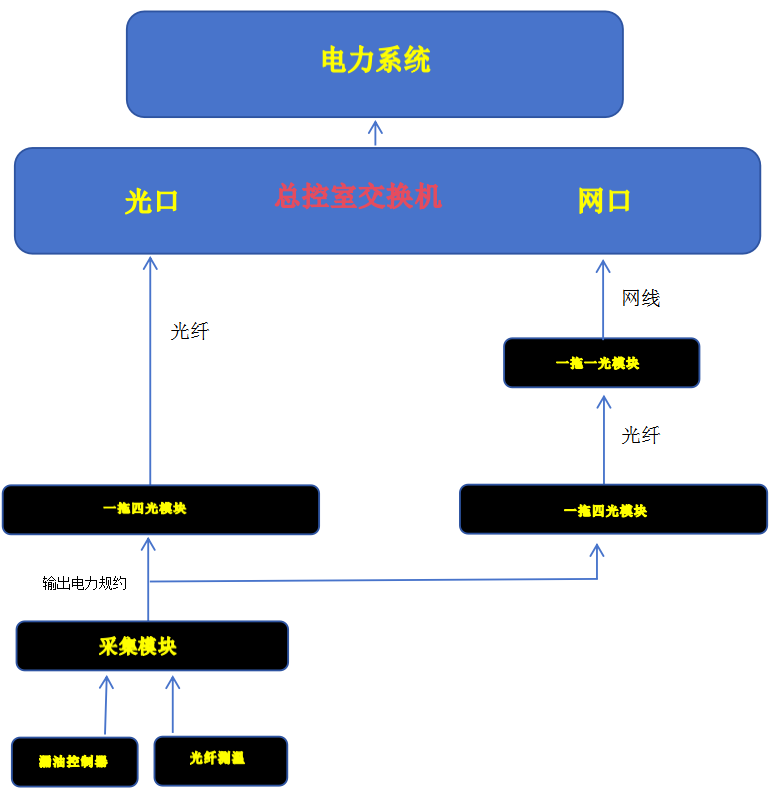

根據甲方要求，漏油檢測傳感器和點式光纖測溫傳感器需要集成到電力系統，我們通過采集主機，把漏油控制器的開關量信號和光纖測溫傳感器的RS485信號統一打包成61850規約。再通過以太網，傳輸?shù)诫娏ο到y(tǒng)，實現數據交互和信息融合。

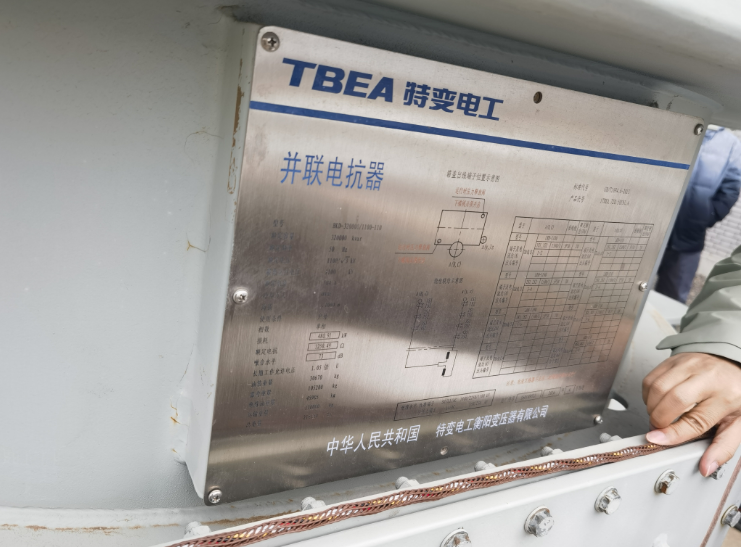

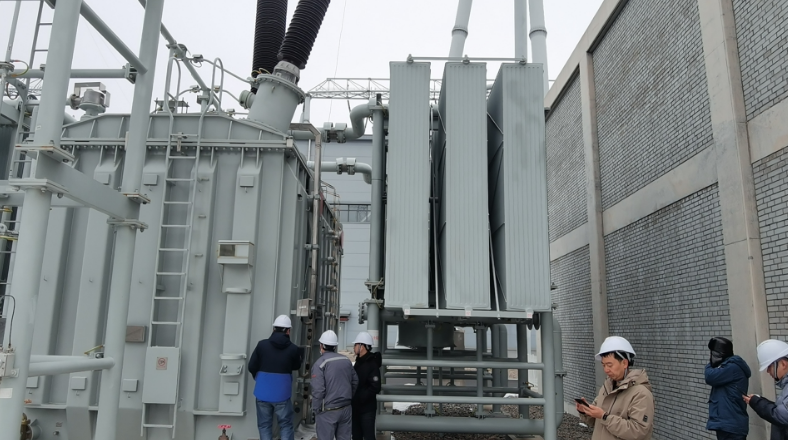

在本方案中，根據調研以及現場實勘確認了高抗油箱漏油部位，包括上下節油箱法蘭盤處、人孔以及箱頂瓷套底部法蘭處。具體部署方式為：將漏油檢測線纜采用磁扣的方式全包圍固定在相應法蘭位置，繞設備一周使其完全覆蓋法蘭連接處，每隔0.2m使用磁扣對漏油線纜進行固定，隨后利用引出線將其從線槽引出，再將配電箱安裝于B相高抗區域（3臺高抗共用1個配電箱），將引出線連接到放置于配電箱內的3個控制器，通過聲光報警器實現漏油現象的實時監控，還可根據需要將漏油監測系統連接至站內主控系統。

項目亮點：

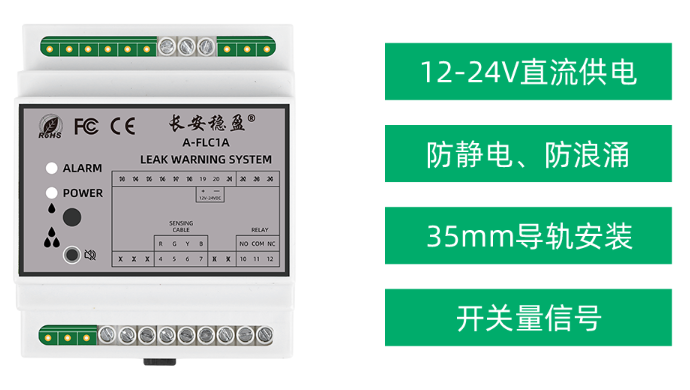

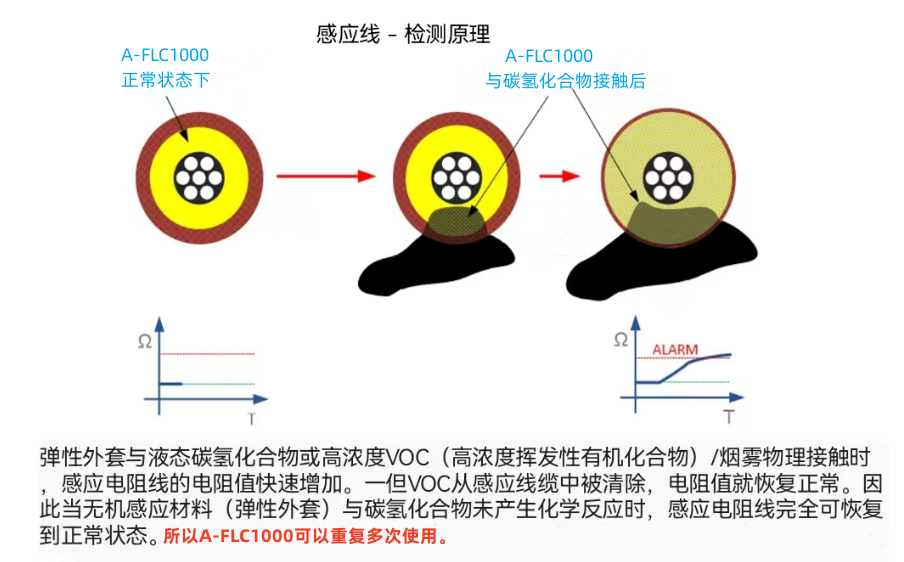

本次項目配備的長安穩盈A-FLC1A漏油控制器和A-FLC1000漏油感應繩，能夠通過監測電阻變化來判斷是否有油品泄漏，能監測到的漏油種類豐富，監測速度也比以前快了近十倍。煤油正常20秒左右就可以報警，汽油1分鐘左右報警，柴油3分鐘左右就可以報警，輕質原油大約8分鐘左右報警，重質原油也僅需16分鐘左右即可報警。
